فونداسیون بتنی دکل چیست؟

فونداسیون ، فونداسیون بخشی از عملیات عمرانی سایت های مخابراتی می باشد که بار و فشار وارده از نقاط مختلف دکل و تجهیزات، همچنین بارهای اضافی را به زمین منتقل میکند.معمولا امکان واژگونی دکل ها در برابر باد، سیل، رانش و… وجود دارد. بنابراین بهتر است از فونداسیون دکل مخابراتی عمقی استفاده شود.فونداسیون به قسمتی از سازه اطلاق می شود که به عنوان تکیه گاه وظیفه ی انتقال بار بین سازه و زمین را به عهده دارد.این سازه می تواند ساختمان و یا انواع دکل باشد. مقاوم ترین نوع فونداسیون فونداسیون بتنی است .

فونداسیون دکل مخابراتی وظیفه ی انتقال بار سازه دکل را به زمین داشته و از تماس سازه دکل با عواملی که باعث پوسیدگی آن می شوند جلوگیری می کند.نوع دیگر فونداسیون، فونداسیون پیش ساخته بتنی است که یکی از مقاوم ترین و مستحکم ترین انواع فونداسیون دانست.این فونداسون به خصوص برای استفاده در مناطق زلزله خیز و برای استفاده به عنوان فونداسیون دکل مخابراتی بسیار مناسب هستند.در ادامه به معرفی انواع فونداسیون ها خواهیم پرداخت.

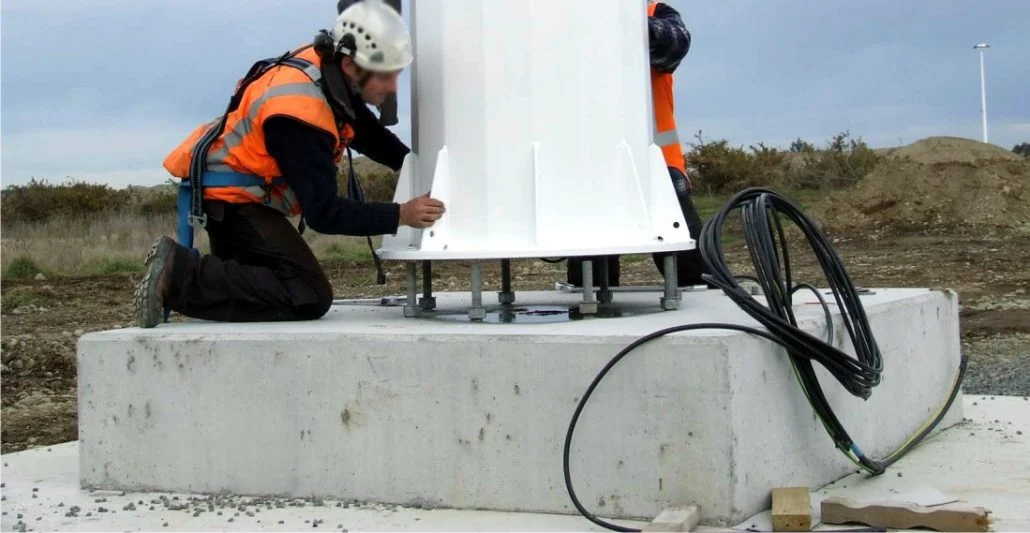

What is the concrete foundation of the tower?

فونداسیون دکل مخابراتی بتنی

اولین مرحله در اجرای فونداسیون، آماده سازی بستر خاکبرداری شده برای آرماتوربندی و صفحه گذاری می باشد که این امر توسط یک بتن با عیار سیمان کم به نام بتن مگر انجام می گیرد.وظیفه بتن مگر پوشش دادن لایه‌های ناهموار و ایجاد یک فونداسیون مناسب بر روی زمین جهت جلوگیری از تأثیر زمین بر روی بتن اصلی سازه می باشد . ضخامت این بتن در حدود ۵ الی ۱۰ سانتیمتر است.روی بتن مگر داخل پی را با تخته یا آجر و یا فلز قالب بندی می کنند و پس از آماده شدن قالب بتن ساخته شده را داخل قالب ریخته و خوب می کوبند و در واقع عمل پی ریزی انجام می شود.

پس از اینکه دانه های شن و ماسه در بتن کاملا به هم پیوسته و متراکم شدند ، بارگذاری روی فونداسیون بتنی می تواند انجام بگیرد اما باید توجه داشت که حداقل هفت روز از پس از عملیات پی ریزی باشد.اگر بتن از نوع مسلح باشد، باید ابتدا میلگرد در قالب جاسازی شده ، سپس بتن ریزی انجام شود، از این فونداسیون در ساختمان های اسکلت فلزی استفاده می شود.در دکل های کوچک بتن ریزی توسط دست و بدون ویبراتور و بتونر انجام می شود و کارگران به صورت تخمینی میزان شن و ماسه و سیمان و حتی عامل مؤثر بتن یعنی آب را تعیین و بتن را تهیه و آماده می کنند و بتن ریزی به صورت تکه تکه صورت می پذیرد.

پس از علامت گذاری و نقشه  بر طبق آکسی که در نقشه آورده شده، ریسمانی در یک آکس طولی و یک آکس عرضی می بندند طوری که دو ریسمان در محل قرار گیری بیس پلیتها کاملاً بر هم عمود باشند.در این صورت ریسمان ها در وسط بیس بیلت به هم برخورد می کنند و در واقع ریسمان ها نقش تراز را ایفا می کنند.بعد از عملیات بتن ریزی بیس پلیتها باز می شوند و دوباره ملات نرمه زیر آن می ریزند و توسط پیچها تراز می کنند که به این کار اصطلاحا عملیات هواگیری می گویند.چنانچه هنگام بتن ریزی بتن کاملاً زیر پلیت را پر نشده باشد، با انجام عملیات هواگیری مشکل برطرف می شود.

فونداسیون پیش ساخته

فونداسیون دکل مخابراتی پیش ساخته بتنی به فونداسیونی گفته می‌شود که در کارخانه تولید شده و بعد از عمل آوری و آماده شدن به محل پروژه منتقل می‌شود.یکی از چندین کاربرد آن استفاده در ساخت ساختمان‌های کوچک است که باعث افزایش سرعت و ارتقا کیفیت خصوصاً در مناطق دور افتاده و روستایی می‌شود.

‌فونداسیون دکل بار و فشار وارده از نقاط مختلف دکل و همچنین بارهای اضافی سازه را به زمین منتقل می‌کند. دکل‌های برق یا دکل‌های مخابراتی معمولا در معرض عوامل مختلف طبیعی همچون بادهای شدید و طوفان، سیل و گاها نشست زمین هستند به همین دلیل استفاده از فونداسیون پیش ساخته بتنی یک ضرورت محسوب می‌شود.از انواع فونداسیون دکل مخابراتی می‌توان به فونداسیون منفرد (منوپل) و فنداسیون نواری یک طرفه یا دو طرفه اشاره کرد.

کاربردهای فونداسیون پیش ساخته

  • فونداسیون ساختمان
  • پایه و فونداسیون
  • به عنوان پایه دوربین
  • پایه چراغ راهنمایی و رانندگی
  • پایه چراغ روشنایی

انواع فونداسیون دکل مخابراتی

در صورتی که مقاومت خاک زمین حفاری شده مناسب نباشد، سطح آبهای زیر زمینی بالا بوده و یا اینکه بدلیل صخره ای و سفت بودن زمین امکان ادامه حفاری شمعی امکان پذیر نباشد، از فونداسیون رادیه استفاده میگردد.

  •  فونداسیون منفرد (شمعی یا عمقی)

یک شمع، عضو سازهای نسبتاً بلند و لاغر و ستون مانندی است که با قرار گرفتن در داخل خاک، وزن دکل را به خاک زیرین منتقل مینماید.شمع در واقع همان ستون است که در داخل خاک مستقر شده است و بارهای وارده از دکل را در عمق خاک عبور داده و آنرا به خاک مقاومتر در عمق بیشتر منتقل می نماید.سه نوع فونداسیون شمعی وجود دارد که شامل شمع کوبیدنی، شمع درجا ریخته شده و شمع کوبیده درجا ریخته شده است که عموما فونداسیون شمعی مورد استفاده در صنعت مخابرات از نوع شمع در جا ریخته شده میباشد.

این فونداسیون ها معمولا در ساختمان های آجری، در سطوح شیب دار در صورت لزوم پله ای مورد استفاده قرار می گیرند.حداکثر عمق پی های نواری در حدود ۵۰ و عرض پی قدری بزرگتر از عرض دیوار روی آن می باشد.بار دیوار و یا چند ستون را که در یک ردیف قرار دارند را به زمین منتقل می کنند.مقطع آن ها می تواند به شکل مربع، مستطیل، ذوذنقه و یا پاشنه دار (شبیه T وارونه) باشد.فنداسیون دکل مخابراتی نواری دو طرفه و نواری یک طرفه داریم که که نوع دو طرفه یا مشبک نسبت به نوع یک طرفه قوی تر است.

قالب بندی فونداسیون دکل مخابراتی

قالب فلزی

از قالب فلزی هم می توان برای کلاف تحتانی استفاده کرد ولی برای پروژه های کوچک مقرون به صرفه نیست. این قالب ها هم قبل بسته شدن روغن کاری می شوند ولی در اینجا جذب آب دیگر مد نظر نیست .حالتی هم است که خاک منطقه به عنوان قالب عمل می کند در این موارد پی را به عرض و عمق مورد نظر کند بعد دیواره های پی را با پلاستیک می پوشانند و زمین خود نقش قالب را ایفا می کند و نیازی به قالب نیست و عایق بندی به علت این است .که آب بتن جذب نشده و نسبت آب به سیمان بتن تغییر نکند .

قالب آجری

قالب آجری بهترین حالات قالب بندی است.زیرا بعد از بتن ریزی دوباره می توان از آجر ها استفاده کرد و همچنین شکل پذیری بالای آن قابلیت عمده ای برای قالب آجری به حساب می آید.بدین ترتیب که به عرض مورد نظر همچنین ارتفاع در نظر گرفته شده برای فونداسیون یک دیوار آجری معمولاً ۲۰cm اجرا می کنند.قسمتهای داخلی آن را با پلاستیک می پوشاند تا آب بتن توسط آجرها جذب شده هم آجرها بعداً.راحتر از بتن جذب شوند ولی برای کلافهای قایم و فوقانی از قالب آجری نمی توان استفاده کرد .

قالب تخته ای

قالب تخته ای بیشتر برای کلافهای قایم و فوقانی مورد استفاده قرار می گیرد و برای کلافهای تحتانی هم اگر مقرون به صرفه باشد و همچنین قالب تخته ای موجود باشد می توان استفاده کردفونداسیون دکل یکی از مهم ترین قسمت های ساختمانی است که به عنوان پایه‌ی اصلی یک دکل برای تحمل بار های استاتیکی و دینامیکی مورد استفاده قرار می گیرد. این قسمت از دکل، مسئولیت تحمل وزن دکل و بار های ناشی از شدت باد و توربین های بادی را بر عهده دارد.

فونداسیون دکل، به دلیل اهمیت بالایی که برای ساختمان دارد، باید با مواد با کیفیت و با رعایت استاندارد های طراحی و ساخت سازگار با شرایط زمینی و اقلیمی منطقه‌ ای که دکل در آن قرار دارد، ساخته شود. علاوه بر این، تحلیل دینامیکی سازه و شرایط زمینی نیز باید به صورت دقیق مورد بررسی قرار گیرد تا فونداسیون دکل با قابلیت تحمل بار های بالایی که در طول زمان بر روی دکل اعمال می شود، طراحی شود.

در طراحی فونداسیون دکل، بسته به وزن دکل، نوع خاک و شرایط اقلیمی منطقه، از روش های مختلفی استفاده می شود. روش هایی مانند فونداسیون بتنی، پایه های فلزی، پایه های چوبی و پایه های مصنوعی از انواع روش های استفاده شده در طراحی فونداسیون دکل هستند.

در نتیجه، فونداسیون دکل به عنوان یکی از اجزای حیاتی یک دکل، برای اطمینان از ایمنی و پایداری سازه، باید با رعایت استاندارد های معتبر و با استفاده از مواد با کیفیت و با توجه به شرایط زمینی و اقلیمی منطقه، طراحی و ساخته شود. در این مقاله با ما همراه باشید تا با فوندانسیون دکل به طور کامل آشنا شوید.

فونداسیون دکل یا شالوده دکل، یک سازه بتنی است که نصب دکل های مخابراتی بر روی آن انجام می شود. برای ساخت فونداسیون دکل، در ابتدا باید شرایط زمینی محل نصب دکل بررسی شود. سپس با توجه به نوع دکل و شرایط زمین، انتخاب می شود که فونداسیون ساخته شود یا ازفونداسیون آماده باید استفاده شود.

در هر نوع فونداسیون دکل، مهم ترین عامل برای پایداری و استحکام دکل، عمق و قطر فونداسیون، نوع خاک و شرایط زمینی در محل نصب دکل است. بنابراین، برای طراحی و اجرای فونداسیون دکل، نیاز است که مهندسان متخصص با استفاده از نرم‌ افزار های مخصوص طراحی، شرایط زمینی را بررسی کرده و فونداسیون مناسب را طراحی کنند.

وظیفه فوندانسیون دکل چیست؟

فونداسیون دکل یکی از اجزای اساسی سازه دکل مخابراتی است و به عنوان بخشی از سازه، مسئول انتقال بار های وارده از نقاط مختلف دکل و تجهیزات به زمین می باشد. برای جلوگیری از واژگونی دکل در برابر باد، سیل، رانش و عوامل محیطی دیگر، استفاده از فونداسیون دکل ضروری است. فونداسیون دکل باید به گونه‌ ای طراحی و اجرا شود که بتواند بار های وارده به دکل را به زمین منتقل کند و از تماس دکل با عواملی که باعث پوسیدگی آن می شوند، مانند خاک، رطوبت و آب، جلوگیری کند.

در طراحی و اجرای فونداسیون دکل باید به عواملی مانند نوع خاک، ارتفاع دکل، وزن دکل و بار های وارده به دکل توجه شود. همچنین می توان از روش های ژئوتکنیکی برای بهبود خاصیت خاک و افزایش پایداری فونداسیون دکل استفاده کرد.

انواع فونداسیون دکل شامل فونداسیون بتنی اجرا در محل و فونداسیون پیش‌ساخته بتنی (فونداسیون آماده) است که هر یک بر حسب مدل، نوع دکل و شرایط محیطی و جغرافیایی، متفاوت هستند. برای اجرای فونداسیون دکل، ابتدا باید محل فونداسیون با توجه به داده های محیطی و جغرافیایی و نوع دکل مشخص شود. سپس با استفاده از روش های ژئوتکنیکی و محاسبات مهندسی، نوع و ابعاد فونداسیون برای دکل مشخص و طراحی شده و سپس اجرا می شود.
