در سازه ی بتن آرمه، برخی قطرهای میلگرد مثل اندازه ی طلایی عمل می کنند؛ نه آن قدر باریک که در ازدحام آرماتورها بی اثر شود و نه آن قدر درشت که جزئیات اجرا را سخت و هزینه را سنگین کند. میلگرد ۱۲ از همین جنس است؛ انتخابی رایج و منعطف که اگر درست دیده شود، می تواند در فونداسیون، ستون و تیرچه ها هم به مقاومت کمک کند و هم به نظم اجرا.
این متن نسخه ی طراحی نیست. طراحی دقیق وابسته به محاسبات مهندسی، شرایط خاک، بارگذاری و ضوابط فنی پروژه است. اما قرار است با زبان ساده و در عین حال حرفه ای، نقش واقعی میلگرد ۱۲ را توضیح دهد؛ جایی که باید باشد، جایی که بهتر است نباشد، و خطاهایی که می تواند یک اجرای خوب را به دردسر تبدیل کند.
برای برآورد هزینه ی اجرای فونداسیون، ستون و تیرچه ها، بررسی قیمت میلگرد 12 در کنار کیفیت و استاندارد آن کمک می کند انتخابی دقیق تر و اقتصادی تر داشته باشید.
کاربرد میلگرد ۱۲ در فونداسیون ساختمان
فونداسیون جایی است که سازه با زمین دست می دهد. هر لغزش کوچک در این دست دادن، می تواند در طبقات بالا تبدیل به ترک، نشست، تغییر شکل و هزینه شود. میلگرد ۱۲ در فونداسیون معمولاً با هدف کنترل ترک ها، افزایش ظرفیت کششی و کمک به یکپارچگی شبکه ی آرماتور به کار می رود.
نقش میلگرد ۱۲ در افزایش مقاومت فونداسیون
فونداسیون در برابر ترکیبی از نیروها قرار می گیرد: فشارهای قائم، لنگرهای ناشی از نامنظمی بار، و گاهی نیروهای جانبی مثل زلزله یا باد که به پی منتقل می شوند. بتن در فشار خوب است، اما در نواحی کششیِ پی، میلگرد است که جلوی شکست ترد را می گیرد.
میلگرد ۱۲ وقتی درست در ناحیه ی لازم قرار بگیرد، می تواند:
- ترک های ناشی از خمش و جمع شدگی را محدود کند
- پی را در برابر تغییر شکل های موضعی مقاوم تر کند
- شبکه ی آرماتور را منظم تر و قابل اتکاتر کند، به ویژه در پی هایی که تراکم آرماتور متوسط است
استفاده از میلگرد ۱۲ در فونداسیون نواری
در پی نواری، آرماتورها معمولاً در امتداد نوار، نقش اصلی را بازی می کنند. میلگرد ۱۲ می تواند به عنوان میلگردهای طولی پایین یا بالا استفاده شود؛ بسته به اینکه ناحیه ی کشش کجا باشد. در بعضی پروژه ها، میلگرد ۱۲ برای میلگردهای تقویتی در نواحی زیر دیوارها یا زیر ستون ها هم دیده می شود؛ جایی که تنش ها شدیدتر می شوند و کنترل ترک اهمیت بیشتری دارد.
نکته ی مهم در پی نواری این است که فقط زیاد کردن میلگرد درمان نیست. اگر فاصله گذاری، پوشش بتن و نحوه ی مهار میلگرد درست نباشد، افزایش قطر یا تعداد، بیشتر شبیه آرایش است تا تقویت.

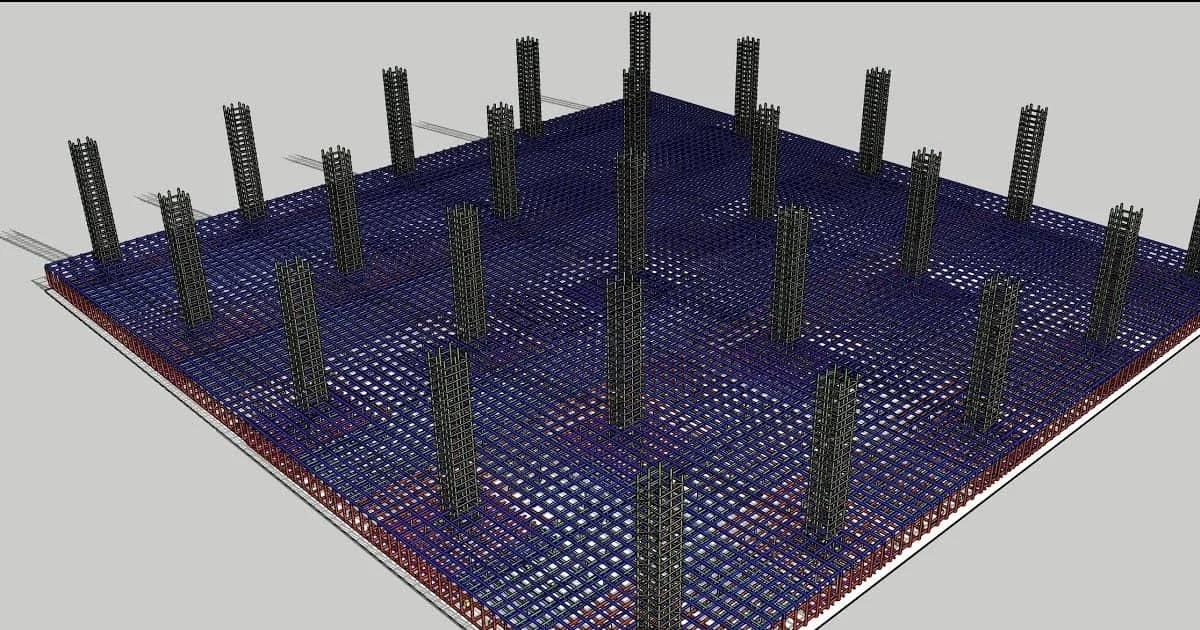

کاربرد میلگرد ۱۲ در فونداسیون گسترده (رادیه)
در رادیه، شما معمولاً با شبکه های گسترده ی آرماتور سروکار دارید؛ گاهی دو شبکه در بالا و پایین. میلگرد ۱۲ در اینجا می تواند گزینه ی مناسبی برای شبکه ها باشد چون:
- آن قدر باریک نیست که نیاز به تعداد بیش از حد پیدا کند
- آن قدر ضخیم نیست که ازدحام شدید ایجاد کند
- برای بستن شبکه ها و حفظ فاصله، عملی تر است
در رادیه ها، خطای رایج این است که شبکه ی آرماتور به ظاهر کامل است اما در عمل، فاصله گذارها کم است یا آرماتورها در زمان بتن ریزی جابه جا می شوند. در چنین حالتی، حتی بهترین قطر هم بی اثر می شود.
فاصله گذاری و آرایش میلگرد ۱۲ در پی
آرایش میلگرد در فونداسیون بیش از هر چیز تابع طراحی است، اما از دید اجرا چند اصل طلایی وجود دارد:
- آرماتورها باید طوری چیده شوند که بتن بتواند بینشان عبور کند و فضای خالی نماند
- فاصله ها باید یکنواخت و قابل کنترل باشد، نه اینکه یک جا تنگ و یک جا باز شود
- در محل های تقاطع شبکه، بستن مناسب انجام شود تا شبکه شناور نماند
- پوشش بتن حفظ شود؛ میلگردی که به خاک یا قالب می چسبد، در نهایت به خوردگی و ضعف عضو منتهی می شود
میلگرد ۱۲ اگرچه از نظر اجرا دوست داشتنی است، اما اگر فاصله ها اصولی نباشد، همان میلگرد ۱۲ می تواند به عامل دشوار شدن تراکم بتن و ایجاد کرموشدگی تبدیل شود.

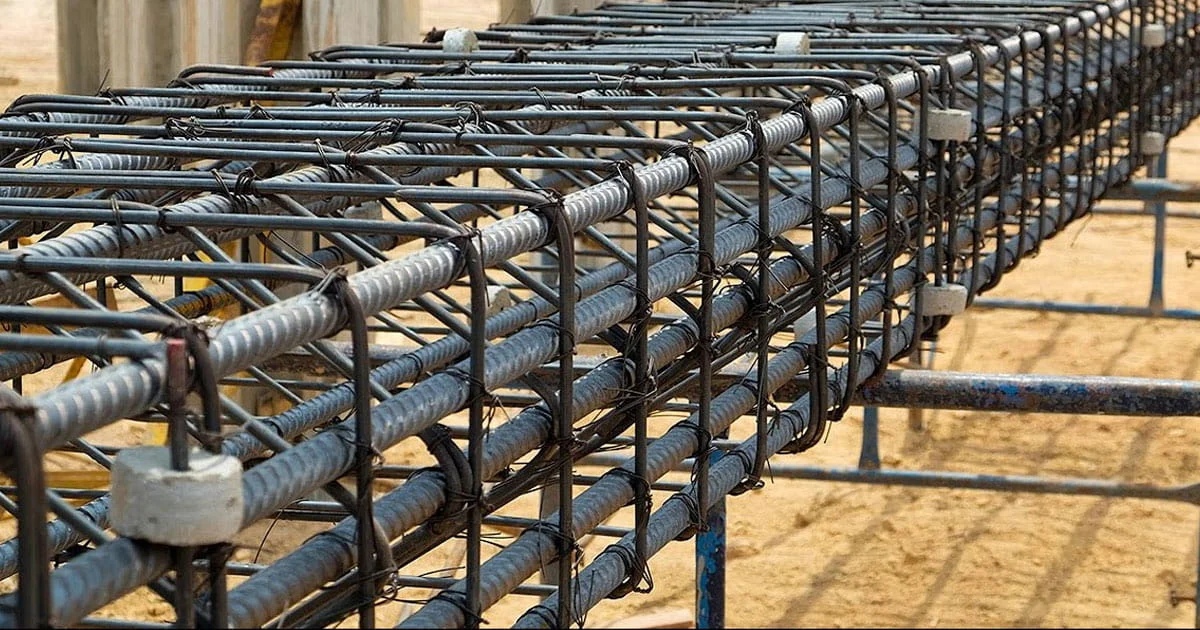

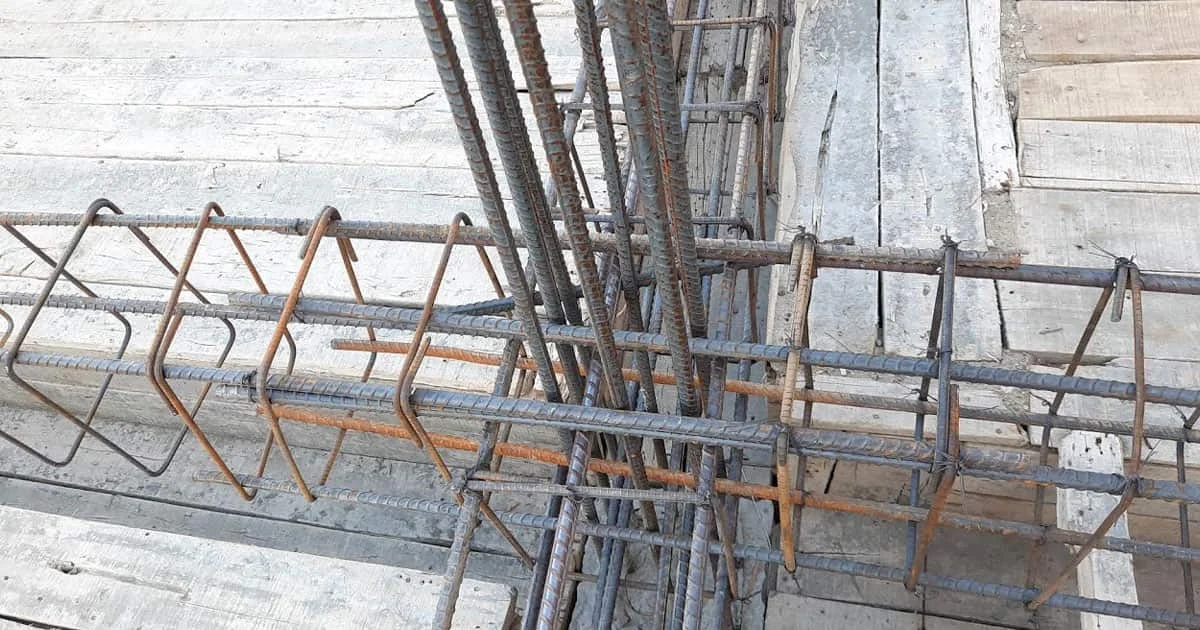

کاربرد میلگرد ۱۲ در ستون ها
ستون ها ستونِ واقعی ساختمان اند؛ عضوهایی که بارهای قائم را می گیرند و همراه سیستم جانبی، در برابر نیروهای افقی هم نقش دارند. در ستون ها، میلگرد ۱۲ بیشتر در نقش میلگردهای طولی یا گاهی اجزای تقویتی در نواحی خاص به کار می رود، اما تصمیم نهایی باید دقیق و مهندسی باشد.
میلگرد ۱۲ به عنوان میلگرد طولی ستون
در ستون ها میلگردهای طولی مانند رگ های اصلی اند. میلگرد ۱۲ می تواند برای ستون های سبک تر یا مقاطع کوچک تر مناسب باشد، به شرطی که:
- تعداد میلگردهای طولی به حد کافی باشد
- فاصله ی میلگردها باعث ازدحام نشود
- خاموت گذاری درست انجام شود تا کمانش میلگردهای طولی کنترل شود
در برخی اجراها دیده می شود که برای ساده شدن کار، قطر ثابت انتخاب می کنند و همه جا از ۱۲ استفاده می کنند. این کار ممکن است در ظاهر نظم ایجاد کند، اما اگر با محاسبه همراه نباشد، گاهی به کمبود ظرفیت یا گاهی به هدررفت مصالح می رسد.
نقش میلگرد ۱۲ در تحمل بارهای فشاری
در ستون، بار اصلی فشاری است، اما میلگردهای طولی فقط برای فشار نیستند. آن ها در ترکیب با بتن، ستون را در برابر اثرات خمش، لاغری، و نیروهای جانبی مقاوم تر می کنند. میلگرد ۱۲ در این میان، اگر در تعداد مناسب باشد، می تواند به توزیع مناسب نیرو کمک کند.
موضوع مهم تر اما، خاموت ها هستند. میلگرد طولی هر قدر هم خوب باشد، اگر خاموت گذاری ضعیف باشد، ستون در برابر کمانش موضعی، برش و رفتار لرزه ای آسیب پذیر می شود.
ضوابط آیین نامه ای استفاده از میلگرد ۱۲ در ستون
در ستون ها، انتخاب قطر میلگرد فقط می چسبد یا نمی چسبد نیست؛ محدودیت هایی مثل حداقل و حداکثر درصد آرماتور، حداقل تعداد میلگردهای طولی، فاصله ی آزاد بین میلگردها، و ضوابط مهاری و خاموت گذاری تعیین کننده اند. بنابراین میلگرد ۱۲ ممکن است در یک ستون بهترین گزینه باشد و در ستون دیگر، انتخابی نامناسب.
اگر بخواهیم ساده بگوییم: ستون جایی نیست که با حدس و تجربه ی صرف تصمیم بگیریم. میلگرد ۱۲ در ستون خوب است، وقتی جایش درست باشد.
کاربرد میلگرد ۱۲ در تیرچه ها
تیرچه ها عضوهایی هستند که بیشتر با خمش زندگی می کنند. خمش یعنی یک طرف عضو تحت فشار است و طرف دیگر تحت کشش. میلگرد ۱۲ در تیرچه ها بسته به نوع سیستم، می تواند در بخش کششی، تقویتی یا در بعضی موارد در اجزای کمکی نقش داشته باشد.
استفاده از میلگرد ۱۲ در تیرچه بتنی
در تیرچه های بتنی، میلگردهای تحتانی نقش اصلی را در تحمل کشش دارند. میلگرد ۱۲ گاهی برای میلگرد تحتانی یا تقویت در نواحی تکیه گاهی استفاده می شود، اما باید مراقب بود که:
- قطر و تعداد میلگرد با دهانه و بارگذاری تناسب داشته باشد
- شکل خم و طول مهاری درست رعایت شود
- در محل تکیه گاه ها، جزئیات تقویتی فراموش نشود
در تیرچه های بتنی، تراکم میلگرد اگر از کنترل خارج شود، می تواند کیفیت بتن را پایین بیاورد و نتیجه عکس بدهد. میلگرد ۱۲ به خاطر تعادلش، معمولاً کمک می کند که با تعداد کمتر به ظرفیت لازم برسید، بدون اینکه اجرای عضو غیرممکن شود.
میلگرد ۱۲ در تیرچه کرومیت
در تیرچه کرومیت، رفتار کلی متفاوت است چون با سیستم فولادی-بتنی سروکار داریم و اجزای فلزی نقش پررنگ تری دارند. در این سیستم هم میلگرد ۱۲ ممکن است در اجزای تقویتی، آرماتورهای افت و حرارت یا بخش هایی از شبکه ی بتن رویه نقش داشته باشد. اما نکته این است که در کرومیت، هماهنگی بین اجزای فولادی و بتن، و جزئیات اتصال و اجرا بسیار حیاتی است. میلگرد ۱۲ می تواند کمک کننده باشد، اما جایگزین رعایت جزئیات درست نمی شود.
تأثیر میلگرد ۱۲ بر مقاومت خمشی تیرچه
مقاومت خمشی تیرچه، به زبان ساده، یعنی چقدر می تواند زیر بار خم شود و نشکند. در بخش کششیِ تیرچه، افزایش سطح مقطع فولاد معمولاً مقاومت را بالا می برد، اما این افزایش باید هوشمندانه باشد:
- اگر میلگرد زیاد شود ولی بتن خوب اطرافش ننشیند، عضو ضعیف می شود
- اگر طول مهاری کافی نباشد، میلگرد فرصت کارکردن پیدا نمی کند
- اگر آرماتورگذاری نامنظم باشد، توزیع ترک ها بد می شود و تغییر شکل افزایش می یابد
میلگرد ۱۲ از این جهت محبوب است که معمولاً با تعداد منطقی، ظرفیت مناسبی می دهد و اجرای استانداردتری امکان پذیر می کند.
مزایا و معایب استفاده از میلگرد ۱۲
مزایای فنی و اقتصادی میلگرد ۱۲
میلگرد ۱۲ مزیتش در تعادل است:
- اجرای نسبتاً ساده در خم کاری و بستن
- کاهش احتمال ازدحام نسبت به قطرهای بزرگ تر در بسیاری از مقاطع
- مناسب برای بسیاری از کاربردهای رایج در پی، تیرچه، و بعضی ستون ها
- امکان رسیدن به ظرفیت مطلوب با تعداد معقول، که هم از نظر زمان اجرا و هم هزینه کنترل شده تر است
در اقتصاد پروژه، همیشه فقط قیمت هر کیلو مهم نیست؛ زمان اجرا، پرت، خطا و دوباره کاری هم هزینه اند. میلگرد ۱۲ چون از نظر اجرا منطقی است، اغلب به کاهش هزینه های پنهان کمک می کند.
محدودیت ها و موارد عدم استفاده
میلگرد ۱۲ همه جا جواب نمی دهد:
- در اعضایی که نیاز به ظرفیت بسیار بالا دارند، ممکن است قطر بالاتر یا آرایش متفاوت لازم باشد
- در مقاطع بسیار متراکم یا کوچک، حتی ۱۲ هم می تواند باعث شلوغی شود و میلگردهای ریزتر مناسب تر باشند
- در پروژه هایی با ضوابط خاص لرزه ای یا محدودیت های اجرایی ویژه، ممکن است استفاده از ۱۲ محدود یا مشروط شود
- اگر کیفیت تولید یا شرایط نگهداری بد باشد، همان قطر مناسب هم تبدیل به ریسک می شود
نکات مهم در انتخاب و اجرای میلگرد ۱۲
بررسی کیفیت و استاندارد میلگرد
یک میلگرد خوب فقط صاف و یکدست نیست. به این ها دقت کنید:
- یکنواختی آج و نبودن له شدگی یا بریدگی های غیرعادی
- نبود ترک های سطحی، پوسته شدن یا خوردگی شدید
- همخوانی قطر واقعی با قطر اسمی در حد قابل قبول
- بسته بندی و شناسنامه ی تولید مشخص، تا بدانید با چه محصولی طرفید
اگر میلگرد مدت زیادی در شرایط نامناسب مانده باشد و زنگ زدگی عمیق پیدا کرده باشد، چسبندگی و سطح مؤثر می تواند آسیب ببیند. زنگ سطحیِ سبک همیشه فاجعه نیست، اما زنگ عمیق و پوسته ای یک هشدار جدی است.
نکات اجرایی و خم کاری میلگرد ۱۲
میلگرد ۱۲ در خم کاری معمولاً خوش دست است، اما اجرای درست یعنی:
- خم ها با شعاع مناسب انجام شود تا میلگرد ترک نخورد یا ضعیف نشود
- از حرارت دادن برای خم کاری، مگر با دستورالعمل فنی مشخص، پرهیز شود
- طول مهاری و قلاب ها مطابق جزئیات نقشه و ضوابط فنی اجرا شود
- در محل وصله ها، همپوشانی کافی و جایگذاری درست رعایت شود
وصله ی بد، مثل گره ای سست در طناب است؛ هرچقدر طناب سالم باشد، همان گره نقطه ی شکست می شود.
اشتباهات رایج در استفاده از میلگرد ۱۲
چند خطای پرتکرار که زیاد دیده می شود:
- جایگزین کردن میلگرد ۱۰ یا ۱۴ با ۱۲ فقط برای اینکه موجود است بدون بررسی اثرش بر طراحی و اجرا
- کم گذاشتن فاصله گذارها و رها شدن شبکه ی آرماتور در بتن ریزی
- بستن ضعیف تقاطع ها و جابه جایی میلگردها هنگام راه رفتن کارگر یا ویبره
- رعایت نکردن پوشش بتن، به خصوص در فونداسیون که خطر خوردگی بالاتر است
- وصله کردن در محل های نامناسب یا کوتاه گرفتن طول وصله
- شلوغ کردن مقطع با میلگرد بیشتر از حد لازم و سخت کردن عبور بتن
سوالات متداول
میلگرد ۱۲ برای فونداسیون بهتر است یا ۱۴؟
هیچ قطر بهترِ مطلق وجود ندارد. در بعضی پی ها میلگرد ۱۲ انتخاب بهینه است چون هم ظرفیت مناسب می دهد و هم اجرا را منظم نگه می دارد. در پی هایی با بار و لنگر بیشتر، ممکن است ۱۴ یا ترکیب قطرها منطقی تر باشد. معیار، طراحی و شرایط پروژه است، نه صرفاً بزرگ تر بودن قطر.
آیا می توان به جای میلگرد ۱۰ از میلگرد ۱۲ استفاده کرد؟
از نظر اجرایی ممکن است، اما از نظر فنی همیشه مجاز یا درست نیست. تغییر قطر یعنی تغییر سطح مقطع فولاد، تغییر فاصله ها، احتمال تغییر رفتار ترک خوردگی و حتی ازدحام آرماتور. هر تغییر باید با بررسی مهندسی انجام شود.
میلگرد ۱۲ در ستون ها برای همه ساختمان ها مناسب است؟
نه. ستون ها وابسته به بارگذاری، تعداد طبقات، سیستم سازه ای و ضوابط لرزه ای هستند. میلگرد ۱۲ می تواند در برخی ستون ها مناسب باشد، اما گاهی قطر بالاتر یا آرایش متفاوت لازم است.
میلگرد ۱۲ در تیرچه باعث کاهش ترک می شود؟
اگر در محل درست و با جزئیات درست اجرا شود، می تواند به کنترل ترک و افزایش ظرفیت خمشی کمک کند. اما ترک ها فقط به قطر میلگرد وابسته نیستند؛ کیفیت بتن، عمل آوری، فاصله گذاری، طول مهاری و اجرای صحیح نقش تعیین کننده دارند.
مهم ترین نکته در اجرای میلگرد ۱۲ در پی چیست؟
حفظ پوشش بتن و ثابت نگه داشتن شبکه ی آرماتور. اگر آرماتورها هنگام بتن ریزی جابه جا شوند یا به خاک نزدیک شوند، خوردگی و ضعف عضو در آینده جدی می شود.
