طراحی نقشه برقی و مکانیکی یک دستگاه پیچیده، فرایندی تخصصی و زمان‌بر است که نیازمند آگاهی از اصول و قواعد مربوطه می‌باشد. این فرایند شامل مجموعه‌ای از مراحل است که باید به ترتیب و با دقت فراوان انجام شود.
در ابتدا، کلیه مشخصات فنی دستگاه که در فاز اول طراحی تعیین شده، جمع‌آوری می‌گردد. اطلاعات موردنیاز شامل ابعاد و اندازه‌های کلی دستگاه، ظرفیت تولید یا کارکرد، توان مصرفی، سیستم‌های موردنیاز از قبیل برق، کنترل، تهویه و خنک‌کننده و سایر مشخصات فنی خواهد بود.
سپس با استفاده از نرم‌افزارهای طراحی مهندسی، شروع به ترسیم جزئیات و طراحی هریک از بخش‌های مکانیکی و برقی خواهیم کرد. در بخش مکانیک، قطعاتی مانند شاسی، بدنه، انتقال‌دهنده‌های حرکت، محورها، چرخ و چرخ‌دنده و سایر اجزا با دقت و با توجه به بارهای وارده طراحی می‌شوند.
در بخش برق نیز، مدارها و تابلوهای برق، سیم‌کشی‌ها، سنسورها و کنترلرها، موتور و ژنراتور، سیستم روشنایی و سایر تجهیزات بر اساس استانداردها طراحی خواهند شد. همچنین سعی می‌شود از مصرف انرژی بهینه بهره گرفته شود.
پس از اتمام مرحله طراحی، اقدام به آماده‌سازی نقشه‌های سه بعدی و اجرایی می‌نماییم که حاوی کلیه جزئیات فنی همچون ابعاد دقیق، مشخصات مصالح، چیدمان قطعات، ظرفیت تحمل بار، مشخصات برقی مانند ولتاژ، جریان، توان و… خواهد بود.
در مرحله بعد، یک نمونه اولیه یا مدل ابتدایی ساخته شده و مورد آزمایش و تست قرار می‌گیرد تا اطمینان از صحت طراحی حاصل گردد. در صورت بروز هرگونه مشکل یا نقص، بازنگری و اصلاح طراحی انجام خواهد شد.
پس از آن و قبل از شروع تولید، لازم است تاییدیه‌ها و مجوزهای لازم از مراجع ذی‌ربط اخذ گردد. به عنوان مثال، طرح باید مطابق با استانداردهای ایمنی، زیست‌محیطی، صرفه‌جویی انرژی و سایر الزامات و مقررات مرتبط باشد.
بنابراین، طراحی نقشه فاز دوم برقی و مکانیکی یک دستگاه، یک پروسه چندمرحله‌ای، تخصصی و بغرنج بوده که انجام صحیح آن مستلزم تسلط کامل بر علم مهندسی، الزامات طراحی صنعتی و قوانین و مقررات موجود می‌باشد.
نکات مهم برای طراحی نقشه های برق و مکانیک فاز 2
هنگام طراحی چیدمان الکتریکی و مکانیکی فاز 2 موارد زیادی باید در نظر گرفته شود. در اینجا چند نکته مهم وجود دارد:
انطباق با استانداردهای صنعت
هنگام طراحی برد مدار الکتریکی کلاس 2، باید دقت شود که استانداردهای صنعتی برای طراحی و ساخت تجهیزات الکترونیکی و مکانیکی رعایت شود. استانداردها شامل برق، مکانیک، ایمنی، محیط زیست و…
به جزئیات فنی توجه کنید
جزئیات فنی بسیار مهم هستند و باید به دقت در نظر گرفته شوند. این جزئیات شامل ابعاد دقیق، ولتاژ و جریان مورد نیاز، سیم کشی، اتصالات و غیره است.
مواد و تجهیزات مناسب
هنگام طراحی پلان برق و مکانیک فاز 2 باید مواد و تجهیزات مناسب و با کیفیت انتخاب شود. انتخاب مواد و تجهیزات مناسب می تواند در کاهش هزینه ها و افزایش کارایی دستگاه موثر باشد.
راه اندازی و تست کنید
پیکربندی و آزمایش دستگاه شما بسیار مهم است و باید با دقت انجام شود تا مطمئن شوید که دستگاه شما به درستی کار می کند و هیچ مشکلی در عملکرد وجود ندارد.
بهبود عملکرد و بهینه سازی
در صورت لزوم می توان عملکرد دستگاه را بهبود و بهینه کرد تا کارایی بالاتری حاصل شود. البته این دوره در طول فرآیند توسعه ساخت و ساز نیز صورت می گیرد.
رعایت نکات ایمنی
مرحله 2 در طراحی نقشه های برق و مکانیک نکات ایمنی نیز باید در نظر گرفته شود. به عنوان مثال در طراحی الکتریکی مدارهای حفاظتی مانند سیستم حفاظتی ولتاژ بالا، حفاظت جریان بالا و حفاظت از اتصال کوتاه باید در نظر گرفته شود. همچنین در طراحی مکانیکی باید به نکات ایمنی مربوط به استفاده از مواد بادوام و مقاوم، دسترسی به قطعات و تجهیزات در مصارف ضروری و کاربردی، وجود قطعات آسیب پذیر در مناطق خطرناک و … توجه شود.
طراحی سیستم خنک کننده
سیستم خنک کننده بخش بسیار مهمی از تجهیزات الکترونیکی و مکانیکی است. بنابراین در طراحی نمودار فاز 2 الکتریکی و مکانیکی باید به طراحی بهینه سیستم خنک کننده توجه شود تا تجهیزات در شرایط دمای بالا به درستی عمل کنند.
بررسی انرژی های ناخالص و تاثیر آن
نویز الکترومغناطیسی؛ انرژی های آلاینده مانند میدان های الکتریکی و مغناطیسی می توانند بر عملکرد دستگاه تأثیر بگذارند. بنابراین در طراحی نقشه های برق و مکانیک سطح 2; باید به تأثیر این نیرو بر عملکرد دستگاه توجه شود.
مفاهیم کلیدی در اجرای طرح های تاسیسات مکانیکی و تجهیزات برقی
هنگام اجرای طرح مکانیکی و برقی باید به نکات کلیدی زیر توجه کرد:
نظارت بر استانداردهای مربوطه: در اجرای طرح تجهیزات مکانیکی و تجهیزات الکتریکی، استانداردهای مربوطه هر یک از این تاسیسات باید بررسی و در طراحی و اجرا رعایت شود.
مدیریت کیفیت و ایمنی: در هر مرحله از اجرای پروژه، کیفیت کار و ایمنی ساختمان باید کنترل شود تا نتایج ایمن و باکیفیت حاصل شود.
مدیریت پروژه: برای اجرای پروژه تاسیسات مکانیکی و برقی باید برنامه کامل و دقیقی از فعالیت های مورد نیاز برای اجرا داشته باشیم و از رعایت آن اطمینان حاصل کنیم.
استفاده از تجهیزات و مواد باکیفیت: هنگام اجرای طرح باید از تجهیزات و مصالح با کیفیت و استاندارد استفاده کرد تا تأسیسات در دراز مدت به خوبی کار کند و دچار مشکلات کمتری شود.
رعایت محیط زیست: در اجرای طرح تاسیسات مکانیکی و تجهیزات برقی به پایداری محیط زیست توجه کنید و تلاش کنید تا باعث آلودگی و تخریب محیط زیست نشود.
قبل از خدافظی

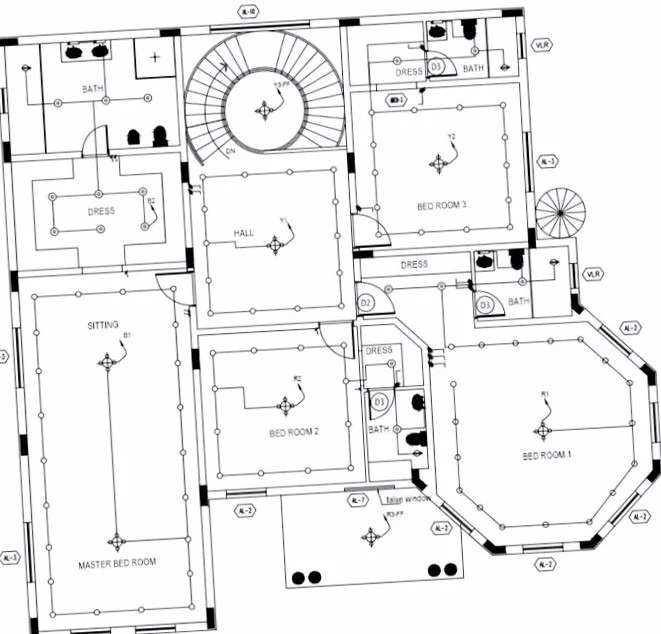

فاز 2 نقشه برق و مکانیک یکی از مهمترین بخش های پروژه ساختمانی است که شامل جزئیات فنی و عملیاتی برای نصب و راه اندازی تاسیسات برقی و مکانیکی می باشد. این نقشه به جزئیات نیازهای الکتریکی و مکانیکی پروژه می پردازد. این نقشه حاوی اطلاعاتی در مورد نصب سیستم های تهویه مطبوع، شبکه برق، شبکه گاز و … می باشد.
این نقشه ابتدا نیازهای الکتریکی و مکانیکی پروژه را بررسی می کند و سپس طراحی تاسیسات را مورد بحث قرار می دهد. این بخش نیازهای الکتریکی، تهویه، لوله کشی و سایر الزامات مکانیکی پروژه را شرح می دهد. نحوه اجرای این امکانات و نحوه نصب و راه اندازی آنها در ادامه مورد بحث قرار خواهد گرفت.
