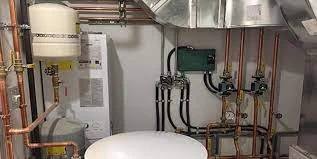

راهنمای عیب‎ یابی دیگ بخار

در ادامه مطالب مرتبط با این بار قصد داریم تا تعمیر و عیب یابی دیگ بخار را مورد بررسی قرار دهیم.

راهنمای عیب‎ یابی دیگ بخار

بویلر یا دیگ بخار چیست؟

بویلر یا دیگ بخار دستگاهی است که از آن آب گرم و بخار ایجاد می شود و مصارف مختلفی چون رطوبت دهی، تولید برق و … دارد.

مکان های مختلفی که از بویلر استفاده می کنند، شامل کارخانجات، ساختمان ها، بیمارستان ها، نیروگاه ها، گلخانه ها و … است که برای این منظور باید موتورخانه داشته باشند.

گاهی در اثر مشکلاتی نیاز به تعمیر و عیب یابی دیگ بخار خواهد بود، که تاسیسات 24 ساعته در این زمینه فعالیت می کند.

برای کسب اطلاعات بیشتر در خصوص سایز قسمت های موتورخانه مقالات و را مطالعه کنید.

ساختار دیگ بخار

دیگ های بخار قسمت های مختلفی دارند که شامل بدنه، کوره، اطاقک برگشت، صفحه و لوله است. این قسمت ها مونتاژ و جوشکاری می شوند و آزمایش هایی روی آن ها انجام می گیرد و تنشگیری های لازم برای آن ها انجام خواهد شد.

همانطور که در مطلب گفتیم، دیگ بخار از دو پاس لوله تشکیل شده است که با کوره تبدیل به سه پاس حرارتی خواهد شد.

تشکیل شعله در کوره انجام می گیرد و مواد حاصل از این احتراق برای خروج از دودکش از لوله های پاس 2 و 3 می گذرند. آب با عبور از این مسیر و جذب گرمای ناشی از احتراق، به بالاترین درجه حرارت خود می رسد.

محاسبات دیگ بخار

محاسبه خروجی بخار از بویلر از این جهت است که ظرفیت دیگ مشخص شود. در این محاسبه عواملی چون اتلاف حرارت و کندانس بخار تأثیرگذار هستند.

اگر قصد محاسبات دیگ بخار را دارید، باید بدانید هر تن بخار برابر با 600-500 هزار کیلوکالری قدرت است. مطالعه مطلب می تواند در این زمینه به شما کمک کند.

اندازه گیری توناژ بخار نیز بعد از محاسبه بار گرمایشی امکان پذیر است. برای محاسبه فشار گاز نیز از جدول هایی که مربوط به بخار اشباع است می توانید کمک بگیرید.

تعمیر و عیب یابی دیگ بخار و تعمیر بولیر موتورخانه

همانطور که گفتیم، بویلر و یا همان دیگ بخار با گرم کردن آب، آن را به نقطه جوش می رساند. این مخزن تحت فشار گاهی ممکن است دچار مشکل شود.

در این صورت باید برای تعمیر و عیب یابی دیگ بخار از متخصصین در این زمینه کمک گرفت. با تعمیر و عیب یابی دیگ بخار می توانید به استفاده از آن ها ادامه دهید.

گاهی مشکل ایجاد شده در دیگ بخار نیاز به بررسی تخصصی خواهد داشت، که در این صورت مجموعه تاسیسات 24 ساعته برای تعمیر و عیب یابی دیگ بخار آماده مشاوره و حضور برای تعمیرات تخصصی می باشد.

چک لیست ایمنی دیگ بخار

در ادامه و برای جلوگیری از مشکل در دیگ بخار، باید موارد ایمنی را به صورت روزانه، هفتگی، ماهانه، 6 ماهه و حتی سالانه در آن رعایت کرد تا مجبور به تعمیر و عیب یابی دیگ بخار نباشیم.

مطالعه مطلب کامل کننده این مبحث خواهد بود.

چک لیست روزانه:

  • بررسی دمای دودکش
  • بررسی فشار سوخت
  • تخلیه شستشوی شیشه آب نما و لول کنترل ها
  • بررسی عملکرد شیشه آب نما و لوله کنترل
  • باز و بسته کردن شیر تخلیه چندین بار در روز
  • بررسی وضعیت شعله
  • بررسی وضعیت آب بویلر و دستگاه هایی که آب را تصفیه می کنند
  •  آزمایش نمونه

چک لیست هفتگی:

در صورتی که سطح آب پایین آمده باشد، اقدامات زیر را به صورت هفتگی انجام می دهیم:

  • خاموش کردن پمپ تغذیه
  • بررسی خطا در نقطه کم آب
  • بررسی شیشه آب نما
  • بررسی اتصالات مکانیکی، آچارکشی و روانکاری
  • بیرون کشیدن چشمی شعله برای بررسی عملکرد صحیح آن
  • بررسی لرزش و یا نویز الکتروموتور ها
  • بررسی خطوط تغذیه سوخت و بخار به لحاظ نداشتن نشتی

چک لیست ماهانه:

برای بررسی ماهانه لازم است که موارد زیر را چک کنید:

  • شعله پخش کن را بررسی کنید، تا در آن سوختگی، ترک خوردگی و … نباشد.
  • بدنه خارجی دیگ را بررسی کنید تا به صورت غیر طبیعی داغ نباشد.
  • الکترودهای جرقه را نیز در بررسی ماهانه چک کنید.

چک لیست شش ماهه:

  • لول سوئیچ های سطح آب و سیم های اتصالی باید بررسی شوند.
  • پمپ تغذیه و کوپلینگ آن نیز از لحاظ نصب باید بررسی شوند.
  • برای کم کردن آلایندگی های احتمالی و بالا بردن راندمان، شعله باید پایش و یا تنظم مجدد شود.

چک لیست سالانه:

برای بررسی سالانه دیگ بخار موارد زیر نیاز به بررسی دارند:

  • قسمت های داخلی دیگ را از لحاظ نشت تیوپ بررسی کنید.
  • دقت کنید که قسمت های داخلی دچار سوختگی و خوردگی نشده باشند.
  • به پاکسازی لوله ها و شبکه بپردازید.
  • دقت کنید که سوپاپ نشت نداشته باشد.
  • عایق های درب جعبه دود و وایرینگ های تابلو برق بررسی شوند.
  • به چک کردن بلوک های نسوز و یونیت تزریق مواد بپردازید.

نحوه تعمیر و عیب یابی دیگ بخار

در اینجا به معرفی برخی از اشکالات دیگ بخار و عیب یابی آن ها خواهیم پرداخت.

  1. گاهی ممکن است مشعل روشن شده بلافاصله خاموش شود.
  • چشم الکتریکی کثیف باشد.
  • اتصالات الکتریکی محکم نباشند.
  • نسبت سوخت به هوا مناسب نباشد و شعله به صورت کامل ایجاد نشود.
  • مانعی در مسیر نور شعله و چشم الکتریکی باشد.
  • تایمر و فتوسل های خاص در مدار چشم الکتریکی به صورت برعکس بسته شده باشند.
  • در مسیر سوخت مانع هوا وجود داشته باشد.
  • جریان ضعیفی از چشم الکتریکی و یا میله یون دریافت شود.
  • تحریک سوئیچ های حد فشار گاز
  1. نحوه سرویس بویلر زمانی که شعله دود می کند.

در این حالت ممکن است اشکالات زیر وجود داشته باشد:

  • مدار سوخت و هوا در تناسب درستی نباشند.
  • دمای سوخت زمان استفاده از مازوت کم است.
  • زیاد بودن فشار و مقدار سوخت.
  • کثیف بودن لوله هایی که گازهای داغ را جابه جا می کنند.
  • اشکالی در مسیر دودکش ایجاد شده است. برای آشنایی بیشتر با رفع این مشکل مطلب نرا مطالعه کنید.
  1. مشکلات بویلر زمانی که مشعل دائم روشن و خاموش می شود.
  • کم بودن بار دیگ نسبت به اندازه و ظرفیت آن
  • معیوب بودن کلیدهای فشار
  • محکم بسته نشدن درب مشعل
  • اختلال در کلیدها فشاری به دلیل نشت در اتصالات
  1. مشکلات احتمالی در زمانی که موتور مشعل و دمنده کار می کند، اما شعله روشن نمی شود.
  • ممکن است اتصالات برقی به روش صحیح و محکمی نباشد.
  • عمل نکردن کلیدهای حد فشار هوا.
  • تخلیه شدن منبع سوخت.
  • خراب شدن ترموستات و یا سرد بودن سوخت.
  • کثیف شدن صافی سوخت.
  • معیوب بدن ترانس جرقه.
  • معیوب بودن دمپر موتور.
  • تناسب نادرست سوخت و هوا.
  • تنظیم نبودن الکترودها.
  • شکسته بودن الکترود جرقه.
  • ایجاد نشدن جرقه.
  • بسته بودن شیرهای مسیر سوخت.

مجموعه تاسیسات 24 ساعته آماده تعمیر و عیب یابی دیگ بخار  در سریعترین زمان و تمام مناطق شهر تهران می باشد.

همین الان با ما تماس بگیرید و یا فرم درخواست سرویسکار متخصص را پر کنید، تا ضمن برخورداری از مشاوره رایگان، بهترین سرویس کارهای ما برای انجام تعمیرات در موتورخانه شما اعزام شوند.

اگر نیاز به یک تاسیساتی حرفه‌ای دارید

همین حالا درخواست خود را ثبت کنید تا مشکل تاسیساتی‌تان را در اسرع وقت برطرف کنیم

ضمانت جبران خدمات

تمامی خدمات مجمزمان مطالعه: ۴ دقیقه

دیگ بخار یکی از تجهیزاتی است که در صنایع مختلفی همچون فولاد، پتروشیمی، صنایع غذایی و در موتورخانه‌های گرمایش ساختمانی استفاده می‌شود. گاهی ممکن است برای دیگ بخار اشکالات و معایبی ایجاد شود و عملکرد آن را مختل کند. به عنوان مثال امکان دارد دیگ بخار آبگیری نکند و یا آن که کلید پمپ روشن نشود و حتی هوا بگیرد و اجازه ندهد تخلیه آب منبع به خوبی صورت بگیرد. در این مطلب جدول عیب یابی دیگ بخار و علت‌هایی که ممکن است موجب به وجود آمدن ایراد در دیگ بخار شود را بیان کرده‌ایم. پس با ما همراه باشید.

جدول عیب یابی دیگ بخار: دیگ بخار یا بویلر چیست؟

پیش از آن که جدول عیب یابی دیگ بخار را ترسیم کنیم خوب است تا تعریفی از دیگ بخار ارائه دهیم. دیگ بخار یا دستگاه بولیر، سیستمی است که به وسیله آن می‌توان آب گرم و یا بخار تولید کرد. این دستگاه از لوله‌هایی تشکیل شده است که با طی کردن پروسه‌ای، گرمایی که از احتراق ایجاد شده است را به آبی که در لوله‌های داخلی وجود دارد انتقال می‌دهد. این پروسه باعث می‌شود تا آب داخل لوله گرم و بخار تولید شود. دیگ‌های بخار از دو بخش تشکیل می‌شوند؛ یک بخش آن‌ها آب و بخش دیگرشان آتش است. دیگ‌های بخار در مکان‌های زیادی مورد استفاده قرار می‌گیرند و محدود به صنعت نیستند. در حقیقت از دیگ‌های بخار در بیمارستان‌ها، کارخانه‌ها، ساختمان‌ها، گلخانه‌ها، نیروگاه‌ها و… استفاده می‌شود.

یک دیگ بخار ممکن است قطعات بسیار زیادی داشته باشد؛ بدنه، اتاقک برگشت، مشعل، کوره یا آتشدان، سوپاپ اطمینان، پمپ تغذیه، محفظه احتراق، لوله، صفحه و شیر اصلی دیگ بخار و تخلیه از مهم‌ترین قطعات هر دیگ بخار محسوب می‌شوند و به وسیله جوشکاری به یکدیگر متصل شده‌اند. همانطور که در ابتدا اشاره کردیم، این امکان وجود دارد که دیگ‌های بخار با ایرادات و معایبی مواجه شوند که در کارکرد آنها اختلال ایجاد کند. در چنین شرایطی باید دیگ بخار عیب یابی شود و درصورتی که نیاز به تعمیر دیگ بخار داشت، تعمیر آن صورت بگیرد. حال برخی از عیب‌ها مانند افت فشار در بویلر هستند که برای برطرف کردنشان به مهندسان و تکنسین‌ها نیازی نیست و هر کاربری با داشتن کمی اطلاعات می‌تواند عیب یابی کرده و آن را رفع کند بدون آن که هزینه‌ای صرف شود. علاوه بر آن با دانستن راه‌های عیب یابی، دیگ بخار برای مدت زمان طولانی‌تری کار می‌دهد. در ادامه به بیان جدول عیب یابی دیگ بخار می‌پردازیم.

جدول عیب یابی دیگ بخار و روش تعمیر آن

علت احتمالی و روش تعمیر
علت روشن نشدن مشعل دیگ بخار

زمانی که مشعل در حین کار کردن خاموش می‌شود ممکن است یکی از عیب‌های زیر وجود داشته باشد:

۱.     پمپ سوخت از کار افتاده است.

۲.     اتصالات الکتریکی شل شده است.

۳.     پمپ سوخت هوا به داخل کشیده باشد.

۴.     نسبت هوا و سوخت در تناسب نباشد.

۵.     سوخت به اتمام رسیده باشد.

دود کردن شعله

۱.     ممکن است دمای سوخت زمانی که از مازوت به عنوان سوخت استفاده می‌شود کم باشد.

۲.     مدار سوخت و هوا تناسب درستی نداشته باشند.

۳.     لوله‌هایی که گاز داغ را جابجا می‌کند کثیف باشد.

۴.     فشار و مقدار سوخت زیاد باشد.

۵.     مشکلی در مسیر دودکش بوجود آمده باشد.

خاموش و روشن شدن مشعل

در جدول عیب یابی دیگ بخار زمانی که مشعل دائما خاموش و روشن می‌شود یکی از دلایل زیر وجود دارد:

۱.     بار بویلر نسبت به اندازه و ظرفیت آن کم است.

۲.     درب مشعل محکم بسته نشده است.

۳.     کلیدهای فشار عیب پیدا کرده است.

۴.     کارکرد کلیدهای فشار به دلیل نشت لوله‌های مسی با اختلال مواجه شده است.

ایجاد نشدن شعله

در جدول عیب یابی دیگ بخار هنگامی که شعله دیگ بخار ایجاد نمی‌شود ممکن است دلایل زیر را داشته باشد:

۱.     کلیدهای فشار هوا عمل نکرده باشد.

۲.     منبع سوخت تخلیه شده باشد.

۳.     ممکن است ترموستات خراب شده باشد یا سوخت سرد شده باشد.

۴.     صافی سوخت کثیف شده باشد.

۵.     ترانس جرقه عیب پیدا کرده باشد.

۶.     سوخت و هوا تناسب درستی نداشته باشند.

۷.     شیرهای مسیر سوخت بسته باشد.

خاموش شدن شعله

۱.     ممکن است چشم الکترکی کثیف باشد.

۲.     احتمالا اتصالات الکتریکی محکم نیست.

۳.     نسبت سوخت به هوا مناسب نبوده و شعله کامل تشکیل نشود.

۴.     مانعی بر سر راه نور شعله و چشم الکتریکی وجود داشته باشد.

۵.     مانع هوا در مسیر سوخت باشد.

۶.     سوئیچ‌های حد فشار گاز تحریک شود.

۷.     از چشم الکتریکی یا میله یون، جریان ضعیفی دریافتت شود.

جدول عیب یابی دیگ بخار: اقدامات لازم برای جلوگیری از خراب شدن دیگ بخار

برای آن که از بروز عیب در دیگ بخار جلوگیری کنیم می‌توانیم اقداماتی را به صورت روزانه، هفتگی و ماهانه انجام دهیم تا عیب و ایرادی پیدا نکند و نیازی به جدول عیب یابی دیگ بخار حس نشود.

اقدامات روزانه:

  • لازم است تا به صورت روزانه میزان دمای دودکش و فشار سوخت دیگ بخار بررسی شود.
  • هرروز باید عملکرد شیشه آب نما و لوله کنترل مورد بررسی قرار گیرد.
  • چند نوبت در روز باید شیر تخلیه باز و بسته شود.
  • روزانه وضعیت شعله چک شود.

اقدامات هفتگی:

در جدول عیب یابی دیگ بخار، در صورتی که سطح آب دیگ بخار کاهش یابد لازم است تا هر هفته اقدامات زیر انجام بگیرد:

  • باید پمپ تغذیه را خاموش کرده و شیشه آب نما را چک کرد.
  • زمانی که آب به نقطه کم می‌رسد باید خطاها بررسی شود.
  • نویز الکتروموتورها یا ارتعاش آنها ارزیابی شود.
  • چشمی شعله برای آن که عملکردش بررسی شود هر هفته بیرون کشیده شود.
  • خطوط تغذیه سوخت و بخار برای آن که چک شود نشتی نداشته باشد باید هر هفته بررسی کرد.

اقدامات ماهانه:

  • برای آن که از داغ نشدن بیش از حد بدنه اطمینان حاصل شود، لازم است به صورت ماهانه بدنه بیرونی آن بررسی شود.
  • هر ماه باید شعله پخش کن چک شود تا از نسوختن و ترک نخورن آن اطمینان حاصل شود.
  • الکترودهای جرقه لازم است که هر ماه بررسی شود.

اقدامات سالیانه:

  • قسمت‌های داخلی دستگاه به صورت سالانه باید مورد بررسی قرار بگیرد تا سوختگی یا خوردگی نداشته باشد.
  • برای آن که چک شود تیوپ نشتی نداشته باشد، هرسال باید بخش‌های داخلی بررسی شود.
  • هر سال باید شبکه، لوله ها و اتصالات تمیز و پاک شود.
  • دیگ بخار سالانه باید ارزیابی شود تا از عدم نشت سوپاپ اطمینان حاصل گردد.

کلام پایانی

این روزها از دیگ‌های بخار استفاده‌های فراوانی می‌شود و در زمینه‌های مختلفی نیز به کار می‌رود. گاهی برای دیگ‌های بخار عیب‌هایی به وجود می‌آید که کارکرد آن را مختل می‌کند. برخی از این عیب‌ها برای برطرف شدن نیاز به نیروی متخصص دارد ولی برخی دیگر از عیب‌ها را هرکسی می‌تواند با مطالعه جدول عیب یابی دیگ بخار که در این مطلب بیان شد رفع نماید.
